全焊接換熱器作為工業領域中適配高溫、高壓、腐蝕性工況的核心換熱設備，通過創新的全焊接密封結構，摒棄傳統可拆式換熱器的橡膠墊片，融合了板式換熱器的高效傳熱優勢與板式換熱器的穩定承壓特性，實現兩種或多種介質之間的熱量傳遞，通過合理的結構設計和材料選擇，在保障安全、零泄漏的前提下，提升熱量利用效率，適配各類極端工況，廣泛應用于石油化工、電力能源、精細化工、醫藥生命科學、環保余熱回收等多個行業，助力工業生產降本增效、綠色低碳升級。其合理的結構設計是實現高效換熱、安全運行的基礎，各構成部件協同工作，既保障了換熱效率，又提升了設備在極端工況下的可靠性。

一、全焊接換熱器的核心構成

全焊接換熱器的結構設計圍繞“高效傳熱、零泄漏、易維護、抗極端工況”展開，不同系列（如板框式、板殼式、氣氣式）的結構略有差異，但核心構成均包含換熱芯體、框架結構、進出口接管及輔助部件四大類，各部件相互配合，形成完整的熱交換系統。

（一）核心換熱部件——全焊接板束（換熱芯體）

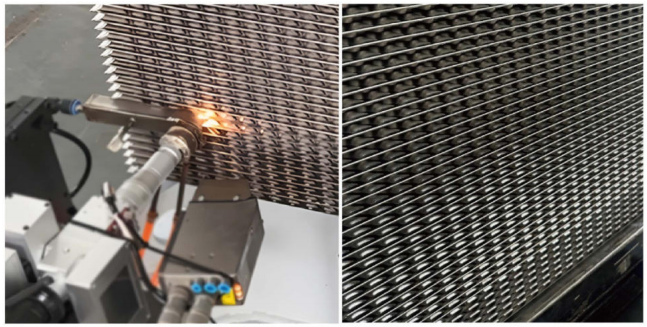

全焊接板束是換熱器的核心傳熱單元，也是區別于傳統可拆式換熱器的關鍵部件，相當于設備的“換熱心臟”。其結構由多層特殊波紋金屬板片通過激光熔焊或電子束精密焊接而成，板片之間形成封閉的交替流道，冷熱兩種介質分別在各自流道內流動，通過板片實現熱量傳遞。

板片材質的選擇需適配不同工況需求，常用材質包括304L、316L、254不銹鋼，以及2205、2507雙相鋼、鈦材、鎳基合金等耐腐蝕、耐高溫材料，板片厚度通常為0.8-1.0mm，波紋形狀經過優化設計，可增強流體湍流效應，提升傳熱效率。部分特殊型號（如AWK全焊接氣氣板式換熱器）的板片還采用仿生波紋設計，表面形成微米級擾流結構，進一步強化傳熱效果。

與傳統墊片密封結構不同，全焊接板片組通過板片周邊全焊接密封，徹底消除了墊片老化、溶脹導致的泄漏隱患，同時板片之間的焊接接頭經過精密控制，采用低氫焊材和精準焊接工藝，減少焊縫缺陷，提升抗腐蝕能力，可降低腐蝕風險30%以上。

（二）支撐固定部件——框架結構

框架結構是全焊接換熱器的“骨架”，主要作用是固定、支撐換熱芯體，承受設備運行時的壓力、溫度載荷，防止芯體在熱脹冷縮或壓力波動下發生位移、變形，保障設備整體剛性和密封性。根據結構形式不同，框架可分為固定式和可拆式，其中“六面可拆”是全焊接系列的特色設計。

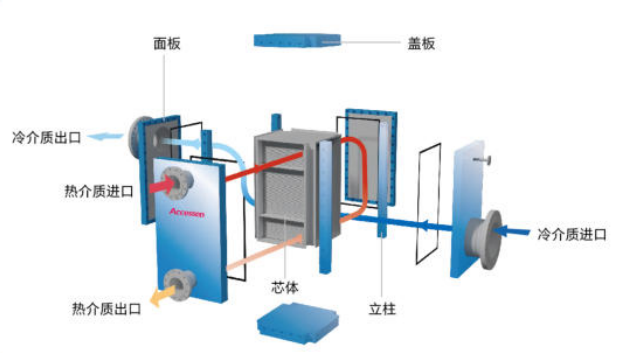

框架結構主要由蓋板、面板、立柱、支撐梁和定位銷系統組成：蓋板和面板位于換熱芯體的兩端，起到密封和保護芯體的作用；立柱和支撐梁采用高強度鋼材制成，確?？蚣艿某休d能力，適配高壓運行環境；定位銷系統則用于精準定位板束，避免組裝錯位。

可拆式框架（如六面可拆結構）的六個面均可獨立拆卸，無需斷開管道即可對內部板束進行檢修、清洗或更換局部組件，極大提升了設備的可維護性，兼顧了全焊接結構的可靠性與可拆式結構的靈活性。而固定式框架則更適用于超高壓、超高溫的極端工況，進一步提升設備的結構穩定性。

（三）介質輸送部件——進出口接管

進出口接管與分配腔室是介質進出換熱器的“通道”，直接影響介質分布的均勻性和換熱效率的穩定性。進出口接管通常采用法蘭連接，便于與現場管道系統快速對接，接口尺寸可根據工藝需求定制，部分高端型號還支持多通道配置，滿足復雜工藝流程中多種介質同時換熱的需求。

（四）輔助功能部件

輔助部件雖不直接參與熱量傳遞，但對設備的安全運行、維護便捷性和工況適配性起到重要保障作用，主要包括以下幾類：

? 防腐防護部件：針對強腐蝕性介質（如海水、酸堿溶液），可配備雙相鋼、鈦材板片或特殊防腐涂層，拓展設備應用邊界，確保在極端腐蝕工況下穩定運行。

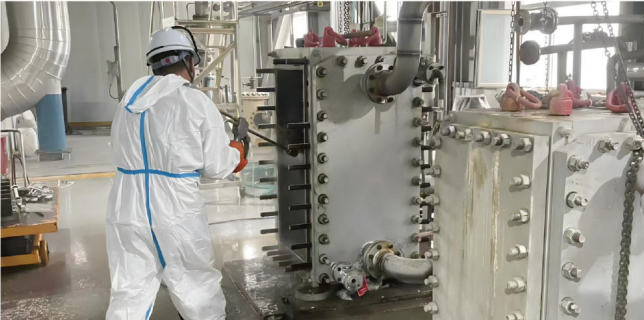

? 清洗與檢漏部件：部分型號配備單側快拆板束結構和高壓水自動沖洗系統，可快速清理流道內的結垢、積灰，將單次清洗時間從8小時縮短至1.5小時；同時框架設計預留檢漏接口，便于焊接接頭的泄漏檢測和修補。

? 安全與監測部件：根據工況需求，可配備安全閥、壓力表、溫度計等，實時監測設備運行壓力、溫度，及時排查安全隱患；部分高端型號還可接入智能控制系統，實現運行參數的實時監控和自動調節。

全焊接換熱器的整體作用依賴于各部件的協同配合，每個部件的功能都不可或缺：

? 全焊接板束：作為核心換熱單元，承擔著熱量傳遞的核心任務，其波紋設計提升傳熱效率，全焊接密封保障零泄漏，特殊材質適配極端工況，是實現高效、安全換熱的基礎。

? 框架結構：通過固定和支撐板束，抵御壓力、溫度載荷帶來的變形，確保設備整體穩定性，可拆式設計則提升了維護便捷性，延長設備使用壽命。

? 進出口接管：確保介質均勻分布、順暢流通，避免流道死區，充分利用換熱面積，保障換熱效率穩定，多通道設計則拓展了設備的工藝適配性。

? 輔助部件：防腐部件拓展應用邊界，清洗檢漏部件降低維護成本，安全監測部件保障運行安全，各類輔助部件協同提升設備的可靠性、適配性和可維護性。
